La principal ventaja es el aumento de superficie efectiva de filtración. Esto permite captar más partículas antes de alcanzar la saturación y mantener una pérdida de carga más estable durante más tiempo.

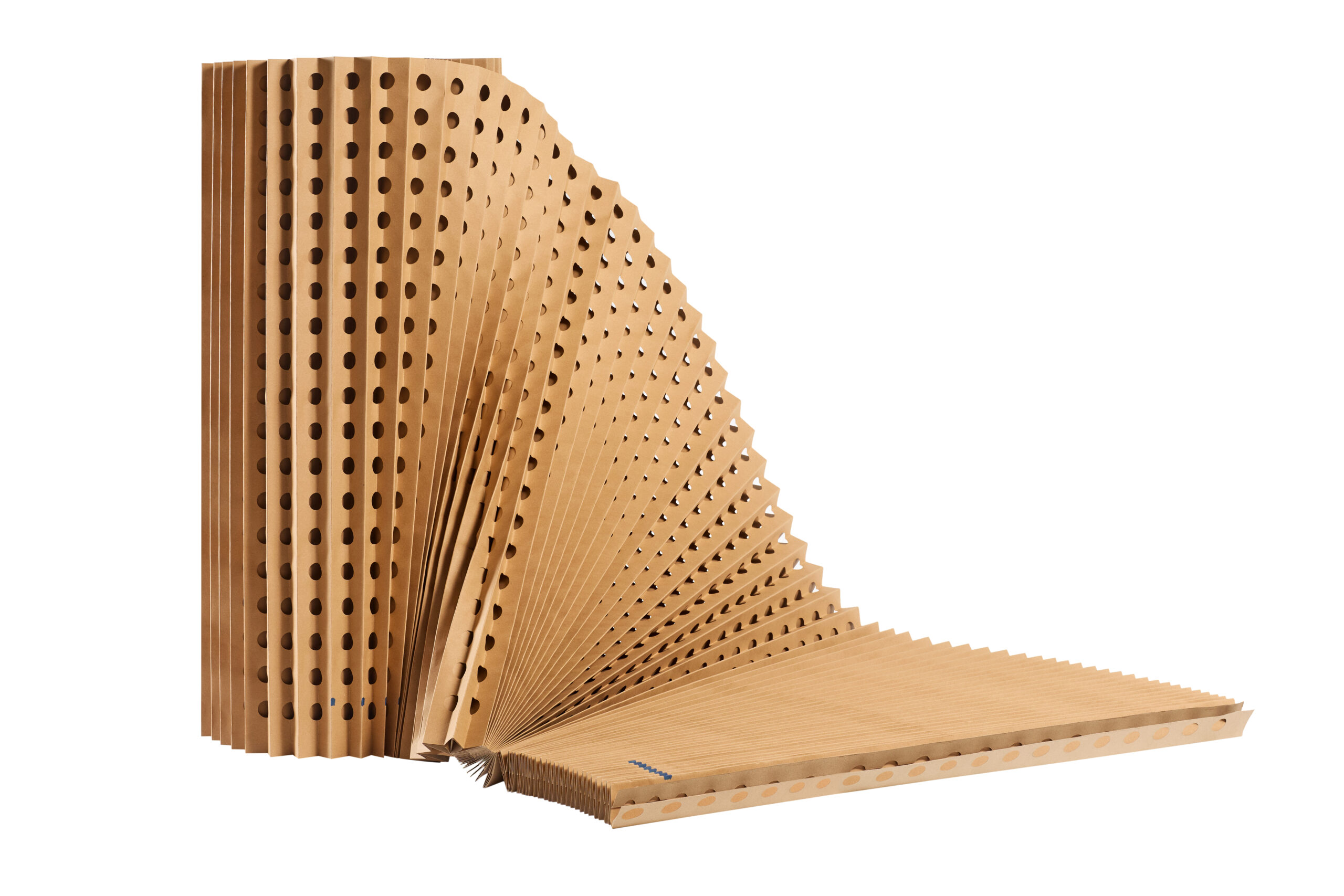

Filtro de acordeón
El filtro de cartón plegado de Venfilter es una solución de captación de partículas diseñada para aplicaciones donde se necesita una elevada capacidad de acumulación de polvo o overspray con una pérdida de carga controlada y una estructura compacta. Gracias a su diseño en acordeón, este tipo de filtro incrementa considerablemente la superficie efectiva de filtración sin aumentar el volumen exterior, mejorando el comportamiento operativo frente a soluciones planas convencionales.
Se utiliza principalmente en sistemas de ventilación industrial, cabinas de pintura, climatización técnica y procesos donde la continuidad operativa y la estabilidad del flujo de aire son factores importantes. Empresas de mantenimiento HVAC, instaladores, talleres industriales e ingenierías recurren a este tipo de solución cuando buscan filtros fáciles de integrar, con buena capacidad de captación y mantenimiento sencillo.
Tipos de Filtro de acordeón
Ventajas del filtro de cartón plegado frente a filtros planos
Uno de los problemas más habituales en sistemas de captación de partículas es la saturación prematura de los filtros planos. Cuando la superficie filtrante es limitada, el polvo o las partículas se concentran rápidamente en determinadas zonas, provocando incremento de pérdida de carga, reducción del caudal de aire, sobreesfuerzo de ventiladores, necesidad de sustituciones frecuentes y pérdida de estabilidad en el sistema HVAC.
En instalaciones con funcionamiento continuo, esto termina afectando directamente al coste operativo y al mantenimiento.
Aquí es donde el filtro de cartón plegado y perforado en acordeón aporta una ventaja clara: aumenta la superficie efectiva de trabajo y distribuye mejor la acumulación de partículas.
Cómo trabaja un filtro de cartón plegado dentro del sistema de aire
El comportamiento de un filtro acordeón se basa en su geometría.
El diseño plegado crea múltiples canales de paso de aire que incrementan la superficie disponible para captación de partículas. Esto permite que el flujo se distribuya de forma más uniforme y reduce la tendencia a saturaciones localizadas.
En términos operativos, esto se traduce en:
- mayor capacidad de acumulación de polvo
- evolución más progresiva de la pérdida de carga
- mayor estabilidad del caudal de aire
- reducción de sustituciones prematuras
En sistemas HVAC y cabinas de pintura, esta estabilidad resulta especialmente importante para evitar variaciones que afecten al rendimiento global del sistema.
Por qué el filtro de acordeón se utiliza tanto en cabinas de pintura
En aplicaciones de pintura industrial, el comportamiento del filtro frente al overspray es determinante.
Los filtros de cartón plegados permiten capturar partículas de pintura mediante cambios de dirección del flujo, favoreciendo la deposición progresiva del contaminante dentro de la estructura del filtro.
Por eso se utilizan habitualmente en cabinas de pintura seca, talleres industriales, automoción, líneas de tratamiento superficial y procesos de pulverización.
En aplicaciones donde se requiere una solución basada en retención multicapa para niebla de pintura, pueden utilizarse alternativas específicas como los filtros de papel kraft para cabinas de pintura, especialmente en procesos con determinadas características de pulverización.
Diferencias del filtro de cartón plegado frente a otras soluciones de captación
Los filtros de cartón plegado ofrecen una superficie de captación significativamente mayor que los filtros planos tradicionales, lo que permite retener una mayor cantidad de partículas antes de alcanzar su capacidad máxima. Gracias a su diseño en acordeón, favorecen una distribución más uniforme de los contaminantes sobre toda la superficie filtrante, mejoran la estabilidad del flujo de aire y prolongan la vida útil del filtro.
Estas características los convierten en una solución eficiente para cabinas de pintura y procesos donde se requiere una captación constante de partículas. No obstante, en aplicaciones con cargas de contaminantes muy elevadas o procesos industriales continuos de alta exigencia, pueden ser necesarias soluciones específicas de mayor capacidad, como los filtros v-Cube para pintura industrial, diseñados para soportar mayores volúmenes de captación y ciclos operativos más prolongados.
Factores que afectan al rendimiento de un filtro de cartón plegado
El rendimiento no depende únicamente del material filtrante. Hay varios factores críticos:
- Geometría del plegado: Determina la superficie efectiva y la distribución del flujo de aire.
- Carga de partículas: Una concentración elevada acelera la saturación y modifica la pérdida de carga.
- Velocidad del aire: Un caudal excesivo puede reducir la eficiencia de captación y generar turbulencias.
- Frecuencia de mantenimiento: Un filtro sustituido demasiado tarde afecta directamente al sistema HVAC y al consumo energético.
- Compatibilidad con el sistema: Un filtro mal ajustado puede provocar fugas de aire o bypass de partículas.
Problemas operativos habituales en filtros de cartón plegados
Este es uno de los problemas que más preocupa al mantenimiento HVAC.
Cuando un filtro se satura antes de lo previsto:
- aumenta el esfuerzo del ventilador
- cae el rendimiento del sistema
- se incrementa el consumo energético
- aparecen desequilibrios de flujo
- el mantenimiento correctivo se dispara
Además, en cabinas de pintura, una pérdida de estabilidad del flujo puede afectar directamente a la calidad del acabado. Por eso, la capacidad real de acumulación es mucho más importante de lo que parece inicialmente.
Cuándo los filtros de acordeón no son la mejor opción
Aunque los filtros de cartón plegados son muy versátiles, no son adecuados para todos los escenarios.
No suelen ser la mejor elección cuando se requiere reutilización y lavado frecuente, el entorno tiene humedad muy elevada, se necesita filtración fina de alta eficiencia o la carga de partículas es extrema y continua.
En esos casos, otras tecnologías pueden ofrecer un comportamiento más estable a largo plazo.
Por qué elegir Venfilter
Venfilter trabaja este tipo de soluciones desde una perspectiva técnica y operativa, no únicamente comercial.
El enfoque incluye:
- fabricación adaptada a diferentes configuraciones
- asesoramiento técnico según aplicación real
- integración con sistemas HVAC y cabinas industriales
- soporte para instaladores e ingenierías
- soluciones orientadas a mantenimiento y continuidad operativa
Esto permite seleccionar el filtro adecuado en función del comportamiento esperado del sistema y no únicamente por equivalencia dimensional.
La selección correcta del filtro influye directamente en la estabilidad del caudal de aire, la frecuencia de mantenimiento y el coste operativo del sistema.
Si necesitas definir qué configuración encaja mejor en tu instalación, nuestro equipo técnico puede ayudarte a seleccionar la solución más adecuada según el tipo de proceso, carga de partículas y condiciones reales de trabajo.
Preguntas frecuentes sobre Filtro de acordeón
El sistema pierde caudal de aire, aumenta el consumo energético y puede afectar al rendimiento global de la instalación o de la cabina de pintura.
Cuando la carga de partículas es elevada o el sistema trabaja de forma continua durante muchas horas.
Depende del entorno y de la carga contaminante, pero requieren revisiones periódicas para evitar pérdidas de rendimiento por saturación.
Sí. En muchas instalaciones industriales es necesario adaptar dimensiones y configuraciones específicas para asegurar compatibilidad con el sistema existente.
