Hepa difusor

Housing Metálico Baja Profundidad

Difusor terminal metálico para salas blancas, diseñado para la impulsión de aire filtrado, conforme a EN 1822. Apto para instalaciones con flujo laminar o turbulento controlado, garantizando una distribución uniforme del aire, baja inducción y control preciso de la velocidad en zona ocupada.
Solución indicada para salas blancas ISO, laboratorios, áreas farmacéuticas, hospitalarias y de alta tecnología.

Características técnicas

Tipo: Unidad Terminal difusora para instalación en techo o pared para la filtración final de una Sala Limpia.
Construcción: Acero electrogalvanizado soldada estanca al aire, pintura Epoxy Poliester Blanca (RAL9010)y secado al horno.
Entrada de aire: Superior (HTMBP) circular disponiendo de un cuello de fijación.
Instalación: Orificios para su fijación, que permiten un montaje fácil y rápido.
Fijación filtro: En la parte inferior, contra el bastidor liso y de una sola pieza y sujetado con unas fijaciones que proporcionan una presión continua y constante.

Para filtros de 66, 78mm.

Ventajas

  • Revestimiento liso: Permite que la limpieza de la rejilla difusora sea fácil.
  • Sistema de sujeción del filtro mediante fleje metálico: Garantiza una fijación segura, mejora la operatividad
  • Cierre magnético: Cierre rápido, asegura la estanqueidad del conjunto y facilitan un mantenimiento eficiente.
  • Orificios para ensayo DOP modificados (Ø11 mm a 60 mm), con posición optimizada. Posibilidad de instalar dos.
  • Difusores perforados rediseñados para permitir un mayor caudal de aire y reducir la pérdida de carga del sistema.
  • Sistema sellado por la parte inferior, garantizando una correcta estanqueidad.
  • Apertura sin tornillos, con manilla, simplificando las tareas de mantenimiento. Puede accionarse mediante cualquier objeto debidamente desinfectado.
  • Rejilla suspendida: Facilita las operaciones de mantenimiento, reduce los tiempos de intervención y mejora la ergonomía del personal técnico.



Instalación

  • Diseño de una construcción rígida; permite un montaje o instalación fácil y rápida.
  • Instalación en techo, entrada lateral.
  • Va dotada de cuatro escuadras taladradas para su suspensión.



Detalles

Encaje rejillas que evita rozadura

Sondas para test y escuadra de sujeción

Cierre magnético

Difusores y rejillas

Fleje metálico

Fijaciones para la sujeción del filtro adaptables a profundidad



Categoría

Elementos de montaje

Gráficas

Documentación Técnica

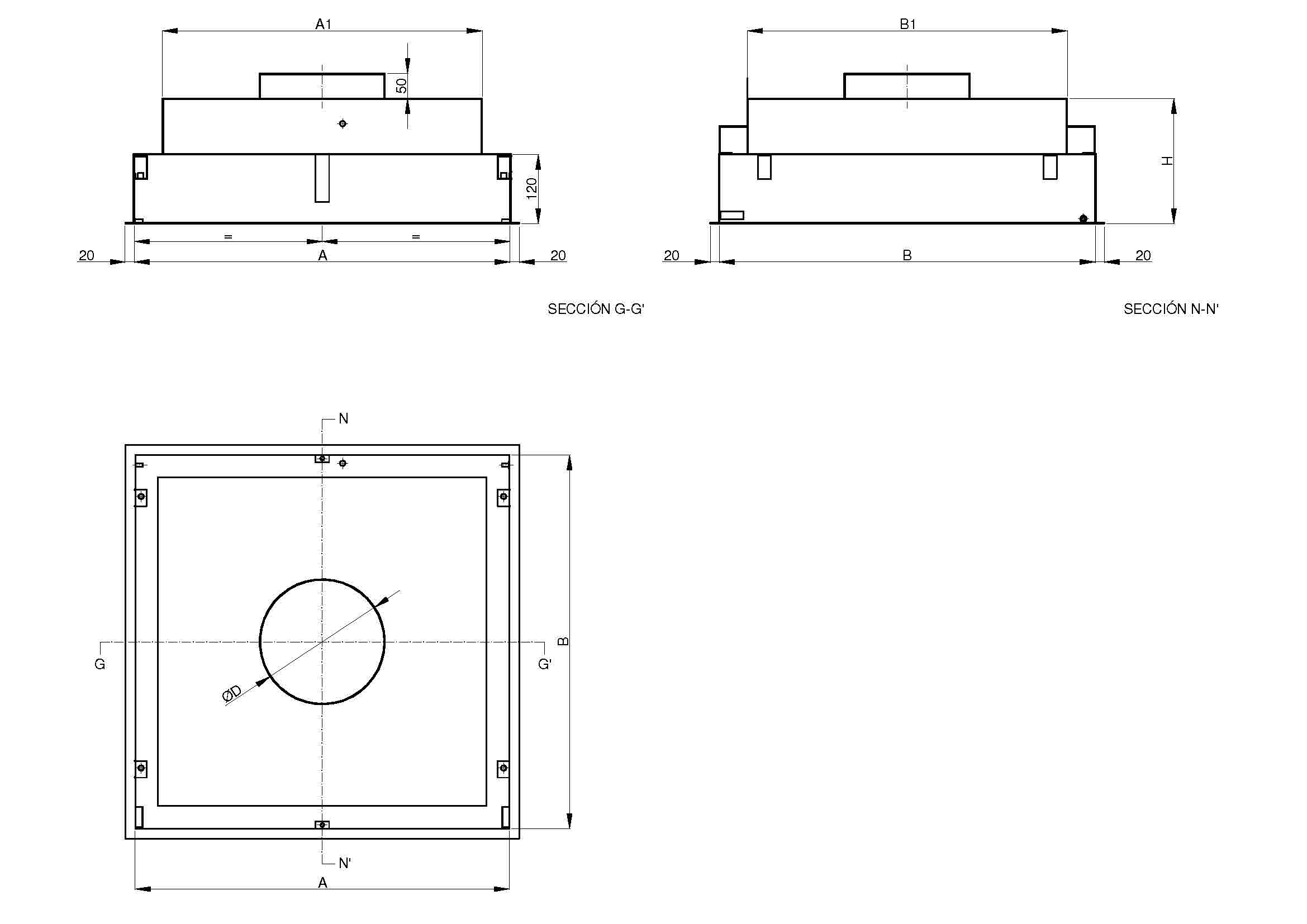

HTMBP-BAJA PROFUNDIDAD ENTRADA AIRE SUPERIOR

Housing Metálico Baja Profundidad

Novedad

Referencias

UxP (*): Unidades por caja
Stock: F: Fabricar, S: Stock, SL: Stock Limitado

A, B, A1, B1, H se refiere a las dimensiones (mm)
