Difusor Hepa

Housing metálico boca lateral sem regulação

Difusor terminal metálico para salas limpas, concebido para a insuflação de ar filtrado, em conformidade com a EN 1822. Adequado para instalações com fluxo laminar ou turbulento controlado, garantindo uma distribuição uniforme do ar, baixa indução e controlo preciso da velocidade na zona ocupada.

Solução indicada para salas limpas ISO, laboratórios, áreas farmacêuticas, hospitalares e de alta tecnologia.

Características tecnicas

Tipo: Unidade terminal difusora para instalação no teto ou na parede, destinada à filtração final de uma sala limpa.

Construção: Aço eletrogalvanizado, soldado e estanque ao ar, com pintura epóxi-poliéster branca (RAL 9010) e secagem em forno.

Entrada de ar: Lateral circular (HTMBL), equipada com um colar de fixação.

Instalação: Orifícios de fixação que permitem uma montagem fácil e rápida.

Fixação do filtro: Na parte inferior, contra o bastidor liso e de peça única, fixado por elementos de retenção que proporcionam uma pressão contínua e constante.

Vantagens

  • Revestimento liso: Facilita a limpeza da grelha difusora.
  • Sistema de fixação do filtro por fita metálica: Garante uma fixação segura e melhora a operacionalidade.
  • Fecho magnético: Permite um fecho rápido, assegura a estanquidade do conjunto e facilita uma manutenção eficiente.
  • Orifícios para ensaio DOP modificados (Ø11 mm a 60 mm), com posição otimizada. Possibilidade de instalar dois.
  • Difusores perfurados redesenhados para permitir um maior caudal de ar e reduzir a perda de carga do sistema.
  • Sistema selado pela parte inferior, garantindo uma correta estanquidade.
  • Abertura sem parafusos, com manípulo, simplificando as tarefas de manutenção. Pode ser acionada com qualquer objeto devidamente desinfetado.
  • Grelha suspensa: Facilita as operações de manutenção, reduz os tempos de intervenção e melhora a ergonomia do pessoal técnico.



Instalação

  • Conceção de construção rígida, permitindo uma montagem ou instalação fácil e rápida.
  • Instalação no teto, com entrada lateral.
  • Equipada com quatro esquadros perfurados para suspensão.



Detalhes

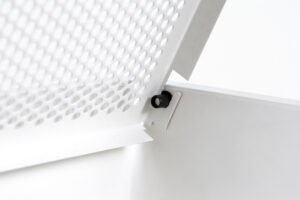

Encaixe das grelhas que evita fricções

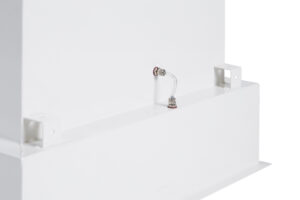

Sondas para teste e esquadro de fixação

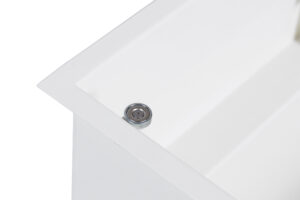

Fecho magnético

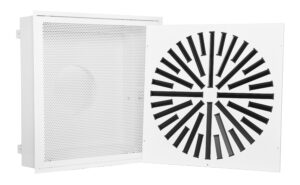

Difusores e grelhas

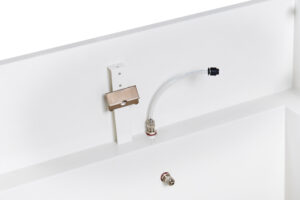

Fita metálica

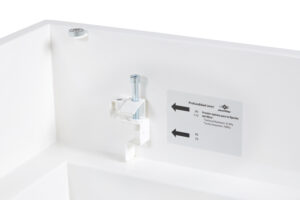

Fixações para a retenção do filtro, adaptáveis em profundidade



Categoria

Elementos de montagem

Documentação técnica

HTMBLCR- Entrada de ar lateral com sistema de regulação a partir da sala

Housing metálico boca lateral sem regulação

Novidade

Referências

UxP (*): Unidades por caixa
Stock: F: Fabricar, S: Stock, SL: Stock Limitado

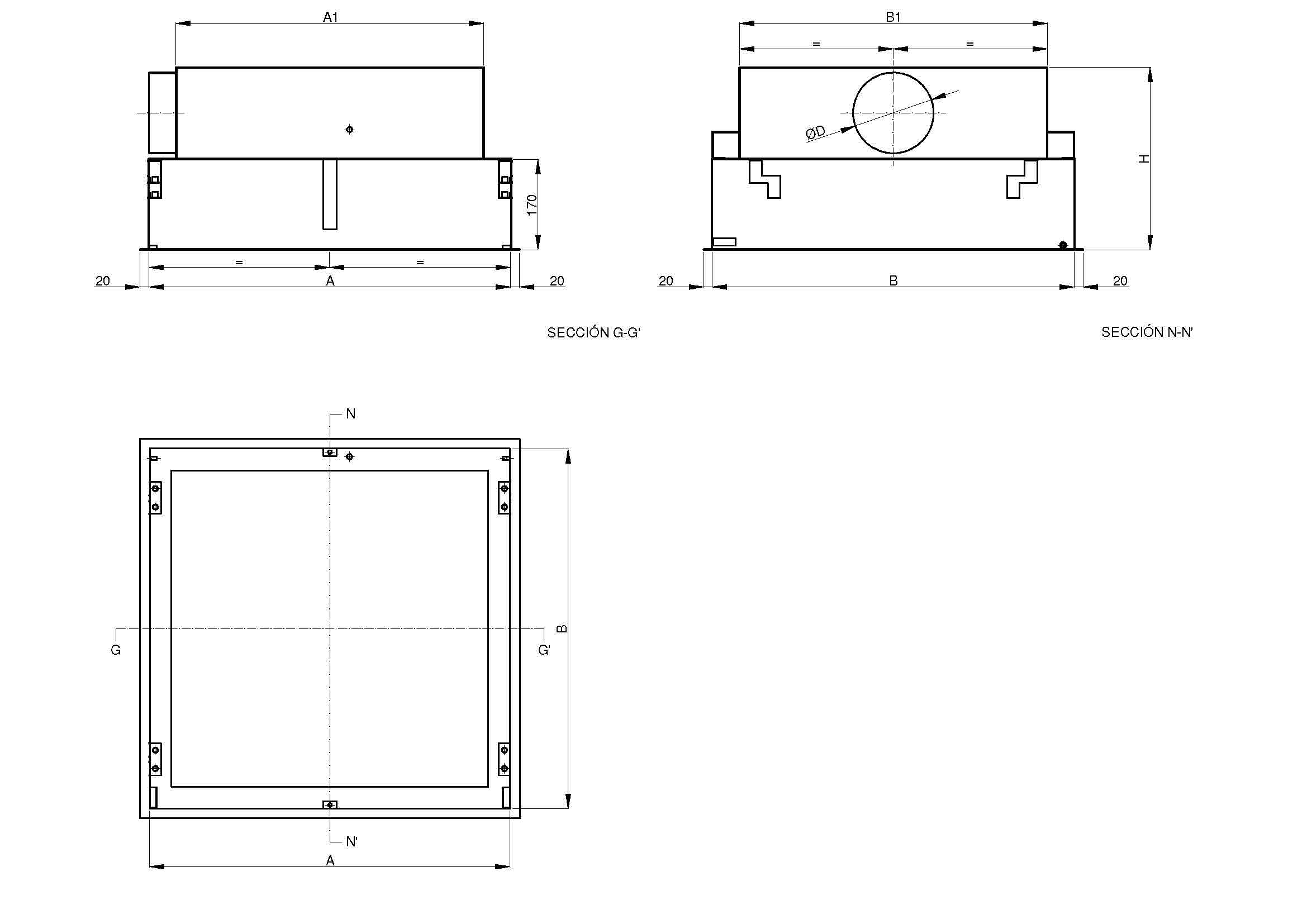

A, B, A1, B1 e H referem-se às dimensões, expressas em mm.
