Module Terminal

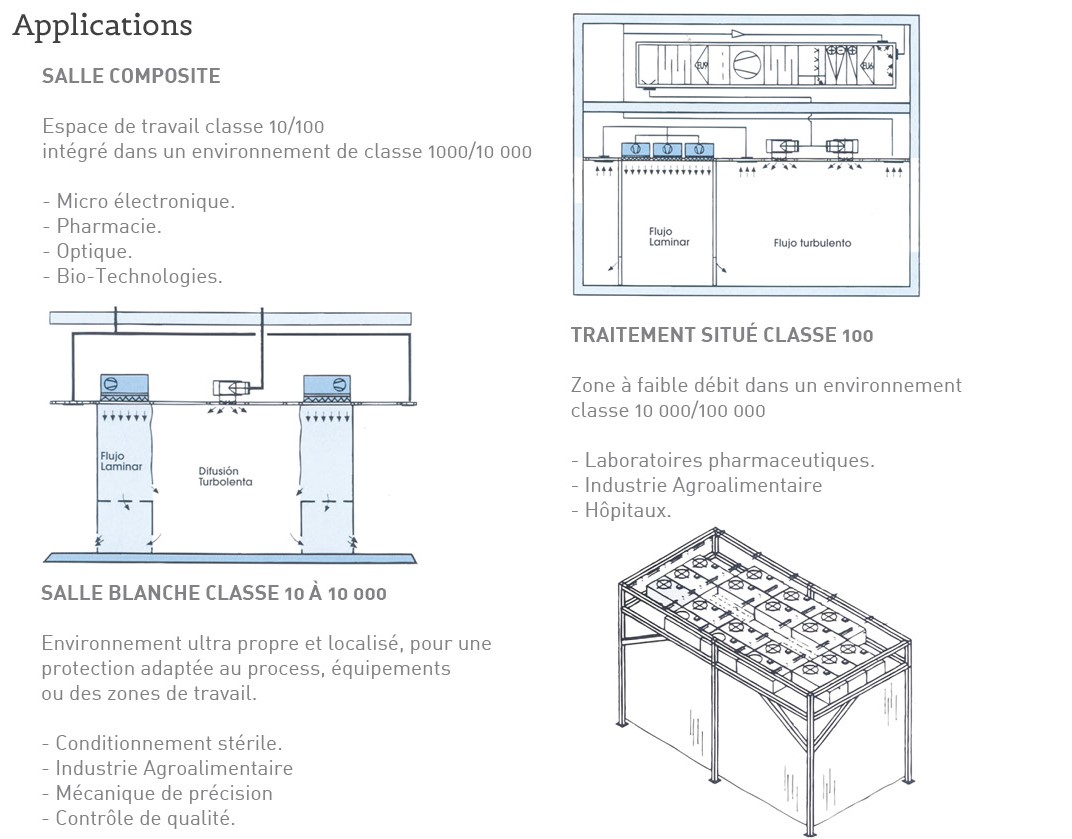

Génère un flux laminaire localisé pour les Salles Propres et Stériles.
Fan filter unit
MGGV2424
Caractéristiques techniques
Type: Module Terminal diffuseur avec ventilateur intégré.
Fabrication: Acier électrogalvanisé soudé étanche à l’air, peinture époxy blanche (RAL 9010) et séchage au four.
Entrée d’air: Supérieure circulaire.
Fixation filtre: Dans la partie inférieure, contre le châssis lisse, d’une seule pièce et soutenu par des fixations offrant une pression continue et constante.
Pour filtres: Ultrafiltration d’air jusqu’à la classe U15.
Ventilateurs radiaux à réaction avec pales inclinées vers l’arrière.
– Moteur de rotor externe protégé par thermoplastique.
– Turbine équilibrée statiquement et dynamiquement selon VDI 2060 classe Q 2.5.
Monophasé : 230 V 50 Hz / 230 V 60 Hz
Intensité : 0,4 A / 0,54 A
Puissance : 90 W / 124 W
Vitesse : 2710 tr/min / 3065 tr/min
ACCESSOIRES
Manomètre de Pression.- Pre. 1 (Rang de 10 à 700 Pa).
Préfiltres.
Variateur.
Support préfiltre.
Avantage
– Flux laminaire indépendant. Hauteur réduite.
– Installable dans les constructions de toit standard.
– Filtre HEPA ou ULPA interchangeable. Filtration ultra-air jusqu’à U15 (EN 1822).
– Le Filtre peut être retiré sans altérer les propriétés d’étanchéité du toit. Connexions DOP et perte de charge.
– Variateur de vitese par module.
